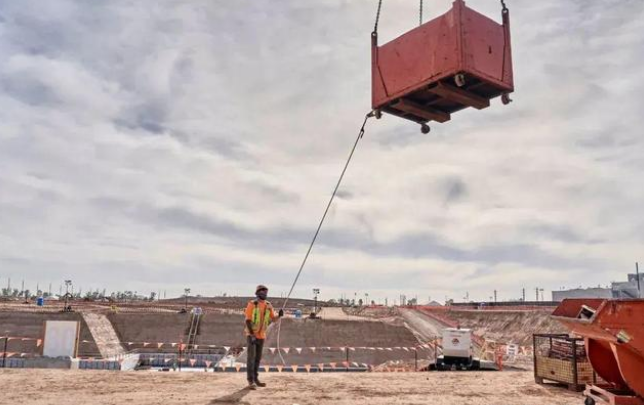

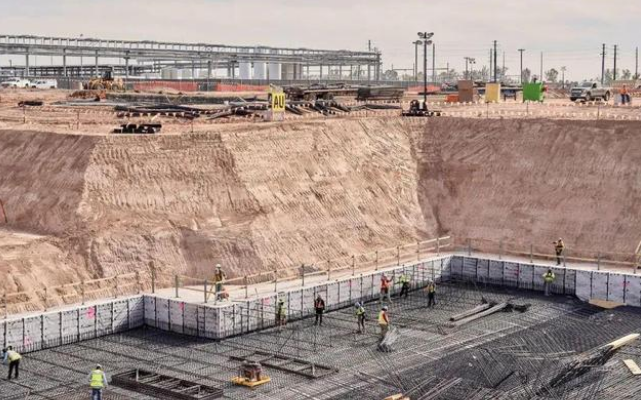

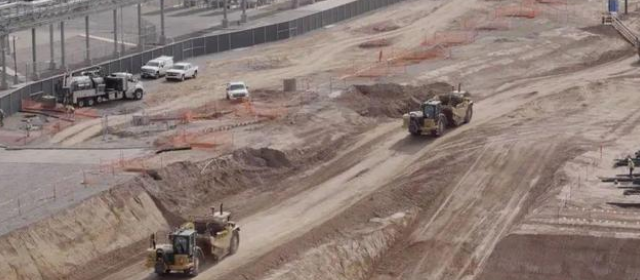

英特爾(Intel)是PC芯片領域的巨頭，也是強大的芯片生產商。目前最先進的制程工藝為10nm SuperFin（可以理解為10nm+）。如今，英特爾正試圖恢復其在芯片制造技術方面的長期領先地位，押注200億美元，希望能幫助緩解芯片短缺局面。三年時間內，英特爾將在其位于亞利桑那州錢德勒的芯片制造中心建造兩家工廠，不僅如此，它還有更大規模的擴張計劃，將在俄亥俄州的新奧爾巴尼和德國的馬格德堡建立新工廠。

      為了解一顆芯片的誕生過程，讓我們一起走進英特爾的晶圓廠去看看。

      芯片有什么作用？芯片或集成電路在20世紀50年代末開始取代體積龐大的單個晶體管。許多這些微小的部件是在一塊硅上生產的，并連接在一起工作。產生的芯片存儲數據、放大無線電信號和執行其他操作。英特爾以各種微處理器而聞名，它們執行計算機的大部分計算功能。

      英特爾晶圓廠內部

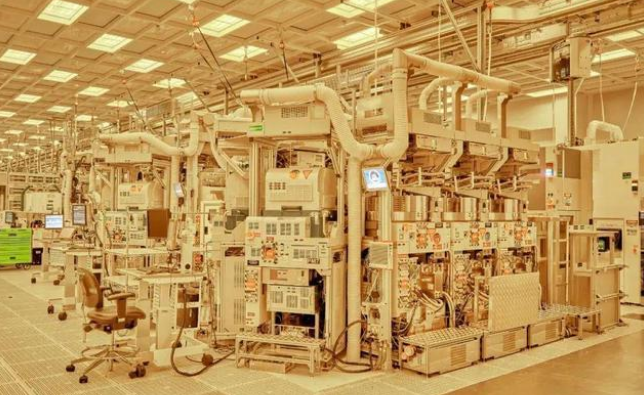

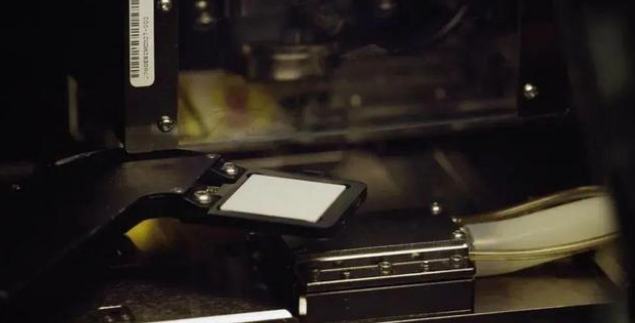

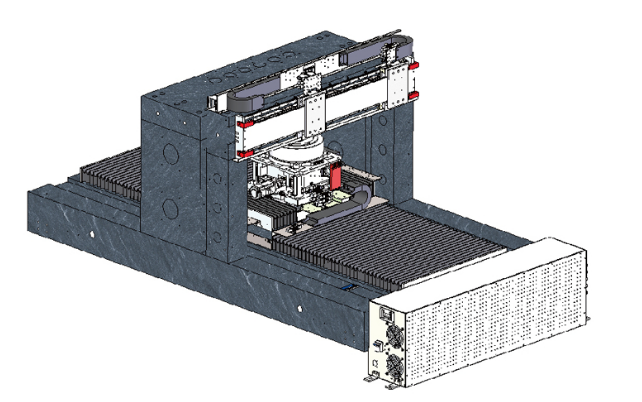

      其中一臺機器用于在制造芯片時從硅晶片上蝕刻材料。▲

      除了建造廠房和購置機器外，公司還必須花費巨資開發復雜的加工步驟，用平板大小的硅片來制造芯片——這就是為什么這些工廠被稱為“晶圓廠”。

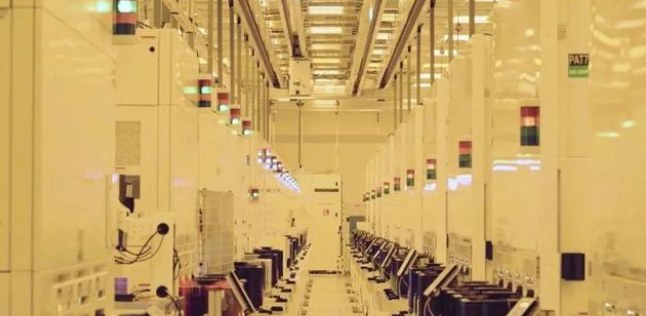

      巨大的機器在每個晶圓上設計芯片，然后沉積和蝕刻材料層來制造晶體管并將它們連接起來。在這些系統中，在自動高架軌道上的特殊吊艙中，一次最多可運送25片晶圓。

      加工一塊晶圓需要數千個步驟，長達兩個月。近年來，臺積電已經為產量設定了節奏，運營著擁有四條或四條以上生產線的“千兆工廠”(gigafabs)。市場研究公司TechInsights的副董事長Dan Hutcheson估計，每個工廠每月可以加工10萬片以上的晶圓。他估計，英特爾在亞利桑那州的兩家計劃投資100億美元的工廠每個月的生產能力約為4萬個晶圓。

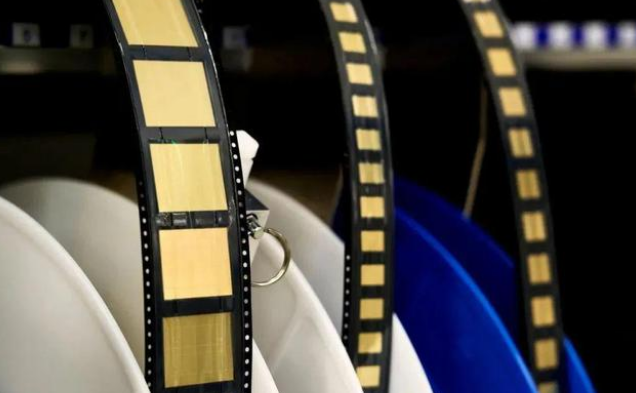

      芯片封裝是芯片成品至關重要的一步，封裝是為了保護電路芯片免受周圍環境的影響，包括來自物理、化學方面的影響。以引線框架形式封裝為例的完整封裝工程需要經歷晶圓減薄－劃片－貼片－銀膠烘烤－等離子清洗－鍵合－塑封－后固化－電鍍－打標－切筋成型分離－測試－編帶/裝管/裝盤等多個步驟。

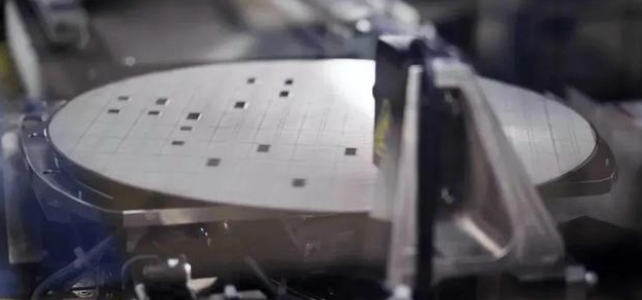

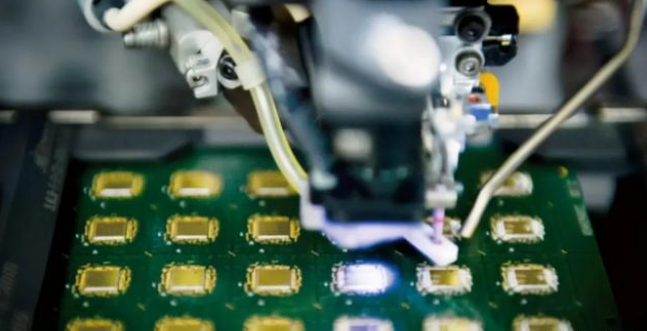

      加工后，晶圓被切成單獨的薄片。這些被測試和包裹在塑料包裝連接到電路板或系統的一部分?！?

      這一步已經成為一個新的競爭戰場，因為要把晶體管做得更小就更加困難?，F(xiàn)在，各家公司正在將多個芯片堆疊起來，或者將它們并排放置在一個包裝中，將它們連接起來，就像一塊硅片一樣。

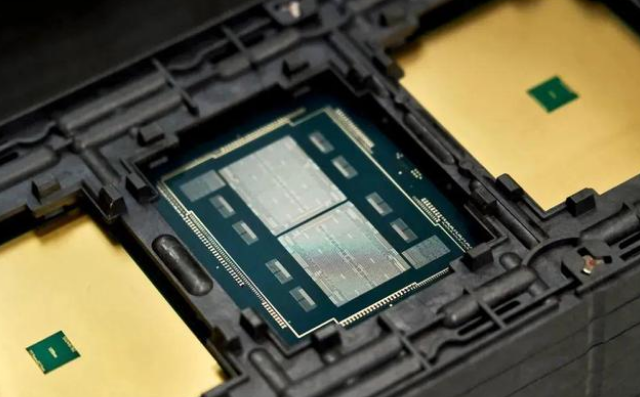

      如今，將少量芯片封裝在一起已成為一種常規做法，而英特爾(Intel)已經開發出一種先進的產品，利用新技術將47個獨立芯片捆綁在一起。

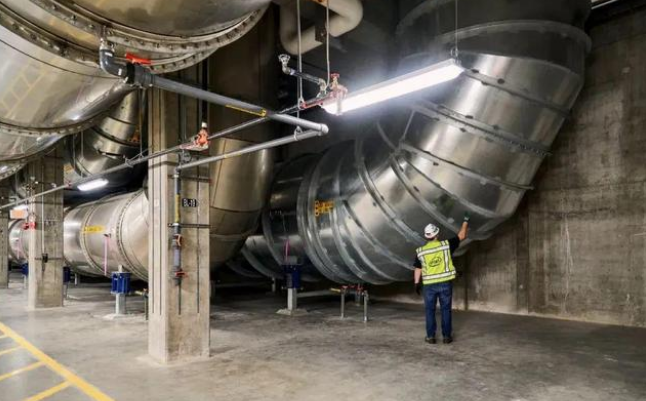

      大型管道將氣體從園區的處理機器中排出?！?

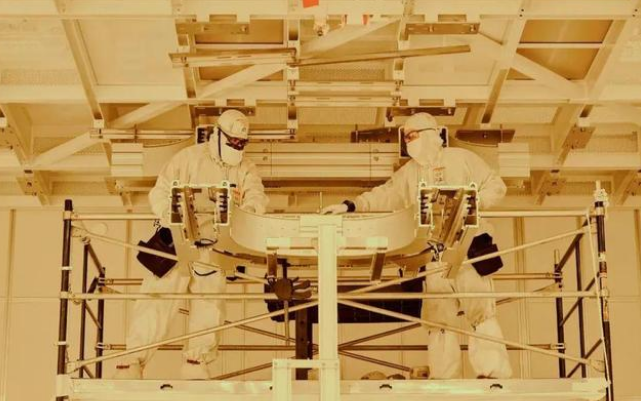

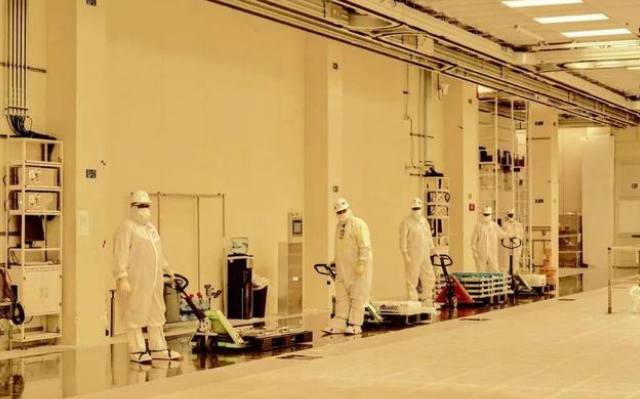

      一塊肉眼看不見的灰塵可以毀掉一個人。因此，晶圓廠必須比醫院手術室更清潔，需要復雜的系統來過濾空氣、調節溫度和濕度。此外，晶圓廠還不能受到任何振動的影響，因為這些振動可能導致昂貴設備發生故障。因此，完美的潔凈室建在巨大的混凝土板上，安裝在特殊的減震器上。

      同樣，移動大量液體和氣體也是一件重要的事。英特爾的頂級工廠大約有70英尺（２１米）高，有巨大的風扇幫助空氣循環到正下方的潔凈室。在潔凈室的下面是成千上萬的泵、變壓器、動力柜、公用事業管道和與生產設備連接的冷水機。

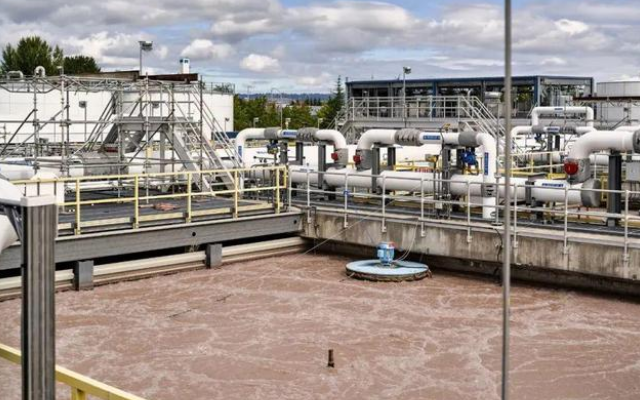

      晶圓廠對水的需求

      晶圓廠是水密集型業務，這是因為在生產過程的許多階段都需要水來清潔晶圓。

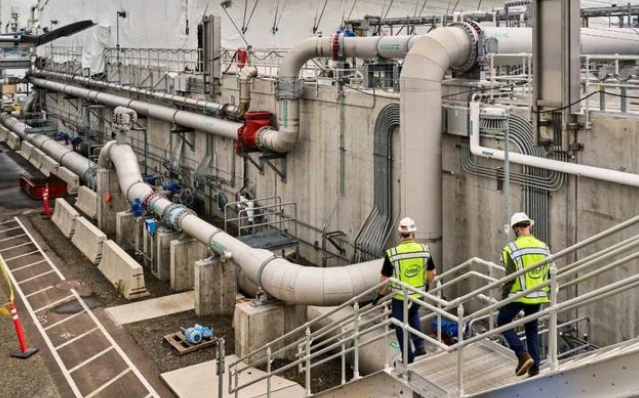

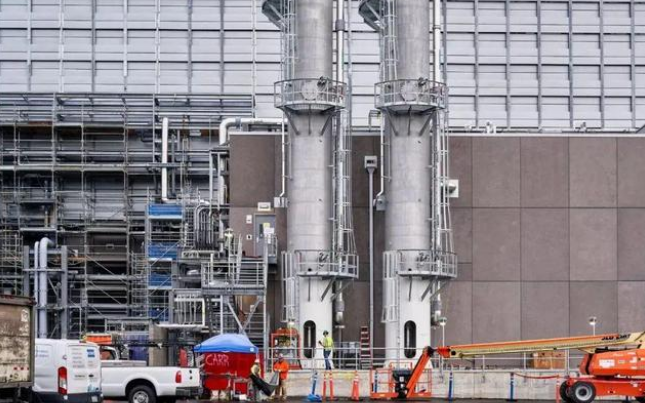

      英特爾希爾斯伯勒工廠的一座塔從水中去除氣體?！?
