低壓配電系統中IT、TT、TN三種系統的供電方式！

2019-07-03

共有16423家企業看過

在低壓配電系統中，如果按保護接地的形式來區分的話，可分為IT系統、TT系統、TN系統；IT系統是國際標準IEC60364區分了三類不同的接地系統，TT方式供電系統是指將電氣設備的金屬外殼直接接地的保護系統，TN系統，稱作保護接零。下面合景機電給大家講解低壓配電系統中IT、TT、TN等系統的供電方式。

一、IT系統

IT系統的電源中性點是對地絕緣的或經高阻抗接地，而用電設備的金屬外殼直接接地。即：過去稱三相三線制供電系統的保護接地。

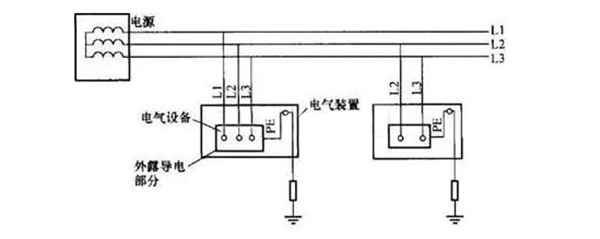

IT系統

其工作原理是：若設備外殼沒有接地，在發生單相碰殼故障時，設備外殼帶上了相電壓，若此時人觸摸外殼，就會有相當危險的電流流經人身與電網和大地之間的分布電容所構成的回路。而設備的金屬外殼有了保護接地后，由于人體電阻遠比接地裝置的接地電阻大，在發生單相碰殼時，大部分的接地電流被接地裝置分流，流經 人體的電流很小，從而對人身安全起了保護作用。

IT系統適用于環境條件不好且容易發生單相接地故障以及易燃、易爆的場所。

二、TT系統

TT系統的電源中性點直接接地；用電設備的金屬外殼亦直接接地，且與電源中性點的接地無關。即：過去稱三相四線制供電系統中的保護接地。

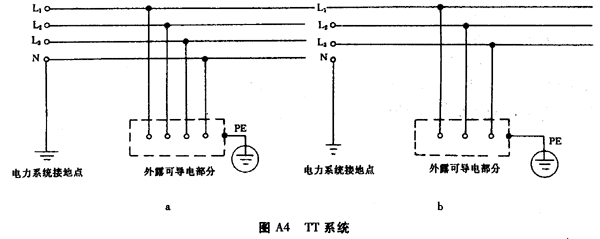

TT系統

其工作原理是：當發生單相碰殼故障時，接地電流經保護接地裝置和電源的工作接地裝置所構成的回路流過。此時如有人觸摸到帶電的外殼，則由于保護接地裝置的電阻小于人體的電阻，大部分的接地電流被接地裝置分流，從而對人身起保護作用。

TT系統在確保安全用電方面還存在有不足之處，主要表現在：

1.當設備發生單相碰殼故障時，接地電流并不是很大，往往不能使保護裝置動作，這將導致線路長期帶故障運行。

2.當TT系統中的用電設備只是由于絕緣不良引起漏電時，因漏電電流往往不大(僅為毫安級)，不可能使線路的保護裝置動作，這也導致漏電設備的外殼長期帶電，增加了人身觸電的危險。

因此，TT系統必須加裝剩余電流動作保護器，方能成為較完善的保護系統。目前，TT系統廣泛應用于城鎮、農村居民區、工業企業和由公用變壓器供電的民用建筑中。

三、TN系統

在變壓器或發電機中性點直接接地的380/220V三相四線低壓電網中，將正常運行時不帶電的用電設備的金屬外殼經公共的保護線與電源的中性點直接電氣連接。即：過去稱三相四線制供電系統中的保護接零。

當電氣設備發生單相碰殼時，故障電流經設備的金屬外殼形成相線對保護線的單相短路，這將產生較大的短路電流，令線路上的保護裝置立即動作，將故障部分迅速切除，從而保證人身安全和其他設備或線路的正常運行。

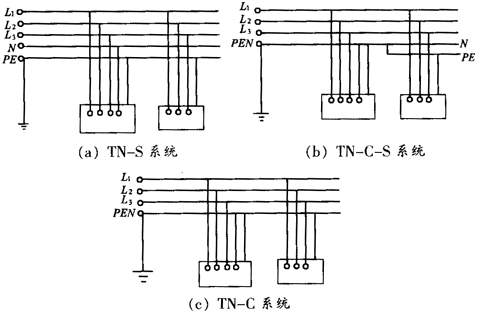

TN-C系統、TN-S系統和TN-C-S系統

TN系統的電源中性點直接接地，并有中性線引出。按其保護線形式，TN系統又分為：TN-C系統、TN-S系統和TN-C-S系統等三種。

1.TN-C系統(三相四線制)，該系統的中性線(N)和保護線(PE)是合一的，該線又稱為保護中性線(PEN線)。它的優點是節省了一條導線，但在三相負載不平衡或保護中性線斷開時會使所有用電設備的金屬外殼都帶上危險電壓。在一般情況下，如保護裝置和導線截面選擇適當，TN-C系統是能夠滿足要求的。

2.TN-S系統(三相五線制)，該系統的N線和PE線是分開的。它的優點是PE線在正常情況下沒有電流通過，因此不會對接在PE線上的其他設備產生電磁干擾。此外，由于N線與PE線分開，N線斷開也不會影響PE線的保護作用。但TN-S系統耗用的導電材料較多，投資較大。

這種系統多用于對安全可靠性要求較高、設備對電磁抗干擾要求較嚴、或環境條件較差的場所使用。對新建的大型民用建筑、住宅小區，特別推薦使用TN-S系統。

3.TN-C-S系統(三相四線與三相五線混合系統)，系統中有一部分中性線和保護是合一的；而且一部分是分開的。它兼有TN-C系統和TN-S系統的特點，常用于配電系統末端環境較差或有對電磁抗干擾要求較嚴的場所。

在選擇某一種供電系統時，老電工都應該知道TT系統和TN系統是不能同時采用的，這種錯誤操作對于新手電工來說一定提早知道！
