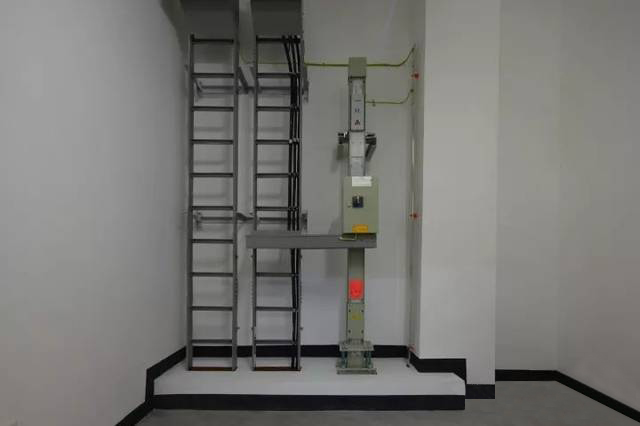

豎井內電纜橋架施工工藝及流程

2019-09-23

共有16620家企業看過

電氣豎井內需要敷設各種電纜電線，在敷設這些電纜電線前首先要做的是安裝電纜橋架，針對豎井內電纜橋架施工是有流程及施工工藝要求的，下面合景機電給大家分享豎井內電纜橋架施工工藝及流程。

1 - 豎井內電纜橋架施工流程

確定電纜橋架位置 → 固定支架 → 橋架安裝 → 電纜敷設→ 配電箱固定

2 - 豎井內電纜橋架施工工藝

(一) 確定電纜橋架位置

1、電纜橋架應敷設在安全、干燥、易操作的電氣豎井內。

2、按照圖紙設計的位置，計算空間尺寸是否滿足操作距離的要求,特別是豎井內橋架、配電箱數量較多,尺寸較大、管路較多時,經常出現排列困難,因此必須仔細核對尺寸,必要時與土建配合,進行相應的變更。

3、檢查豎井內樓板上預留的洞口位置是否合適,不合適應及時修整、剔鑿,使上下樓層所對應的洞口通直不錯位,注意不要影響結構。

(二) 固定支架

1、固定橋架的支架采用50×50×5的角鋼,高度為距地面1500～2000毫米,有兩種固定方式,一種是用膨脹螺栓固定,一種是采用焊接。

2、橋架下部固定采用10號槽鋼,槽鋼距墻邊不小于50mm,座在樓板的預留洞口,與預埋在洞囗的埋件焊接固定或采用膨脹螺栓與樓板固定。在槽鋼上固定兩根50×50×5的角鋼,用來直接與橋架連接固定。

3、在樓板的下面有預埋件來固定防火隔板,上托防火枕。

4、電纜支架全長均應有良好的接地,即將支架與墻上預埋的接地埋件焊成一體。

(三) 橋架安裝

1、橋架與支架之間固定采用螺栓。

2、橋架與鋼管之間連接采用專用鎖母固定,并有跨接地線。

3、當直線段鋼制電纜橋架超過30米,應有伸縮縫,其連接采用伸縮連接
板。

(四) 電纜敷設

1、在橋架就位后,即可敷設線纜。按照設計要求，將需要敷設在該橋架中的電纜按順序擺放,排列應整齊，盡量避免交叉。敷設時要按適當?shù)膯柧嗉右怨潭?并且及時裝設標志牌。電纜終端頭,豎井的兩端均應裝設標志牌。標志牌上應注明線路編號,無編號時,寫明電纜型號、規格及起訖地點；字跡應清晰,不易脫落,規格要統一,能防腐,掛裝應牢固。電纜在終端頭和接頭處要留出備用長度。

2、電纜進入豎井、盤柜以及穿入管子時,出入口應封閉,管口應密封。明敷在豎井內帶有麻護層的電纜,應剝除麻護層,并對其鎧裝加以防腐。

3、電纜穿過豎井后,用防火枕進行密實封堵。利用結構施工期間在樓板底面預埋的埋件,來固定防火隔板,防火隔板采用4毫米厚的鋼板。防火枕的規格有三種,其中I型為32O×120×25,Ⅱ型為160×120×25,Ⅲ型為160×75×25,要根據預留洞的尺寸和橋架尺寸,選擇防火枕型號。在防火隔板上擺放防火枕時,要按順序擺放整齊,挨緊電纜,使防火枕與電纜之間的空隙不大于1厘米以及防火枕擺放厚度不小于24厘米。

4、施工前要將封堵部位清理干凈。

(五) 配電箱固定

1、明裝配電箱采用膨脹螺栓固定。根據設計圖紙要求,確定配電箱的標高和軸線。先根據裝修+0.5m線定出配電箱的下底線,再根據配電箱的外形尺寸確定安裝孔的位置,并用沖擊鉆在固定點鉆孔。鉆孔前對應安裝孔徑選用膨脹螺栓的亢徑,再選相應的沖擊鉆頭直徑,沖擊鉆頭的直徑可選用與膨脹螺栓相同直徑或略大一號的直徑。

2、如配管為暗配管,采用配電箱背后開孔進線,如為明配管,則采用下開孔進線方式。

3、箱體與鋼管之間采用塑料銅線和跨接地線。如鋼管為焊接鋼管,則在鋼管上焊接接地螺栓作為鋼管的跨接接地,導線兩端壓線鼻子,采用螺栓壓接。如為鍍鋅鋼管,則采用專用抱卡連接。在配電箱內,該接地線壓接在PE母線端子上。不得從箱體接地保護端子上串接。

4、配電箱應有明顯可靠的接地,帶有器具的鐵制盤面和裝有器具的門,均應有明顯可靠的裸銅編織線作接地保護線。配電箱內的PE線不得串接。

5、與配電箱連接的明配管采用管卡固定,并且在距地200毫米處應有一處固定點,在距入箱處200毫米處也應有一處固定點,管卡應與管徑匹配。

6、配電箱上電具、儀表應牢固、平正、整潔,間距均勻,鋼端子無松動,啟閉靈活,零部件齊全。

7、配電箱安裝應牢固、平正,其垂直度允許偏差為3毫米。

關于豎井內電纜橋架施工工藝及流程就分享到這里了，大家若還想了解更多電氣施工工藝的話，可關注合景機電。
