建筑給水管道安裝工藝及流程

2019-09-25

共有9994家企業看過

部分工業建筑內的生產制造很難離開水，而且為了預防發生火災事故，建筑內還需要安裝多種消防設施，種種情況下就必須安裝給水管道然后為建筑內的生產制造以及消防輸送大量的水。給水管道看似只是把幾根水管連接在一起，但施工安裝過程也是有工藝要求和施工流程的，下面合景機電重點給大家講解一下建筑給水管道安裝工藝及流程。

建筑給水管道安裝流程如下：

1.安裝準備 → 2.預制加工 → 3.干管安裝 → 4.立管安裝 → 5.支管安裝 → 6.管道防腐和保溫 → 7.管道沖洗

建筑給水管道安裝工藝如下：

(1) - 安裝準備：

認真熟悉圖紙，根據施工方案決定的施工方法和技術交底的具體措施做好準備工作。參看有關專業設備圖和裝修建筑圖，核對各種管道的坐標、標高是否有交叉，管道排列所用空間是否合理。有問題及時與設計和有關人員研究解決，辦好變更洽商記錄。

(2) - 預制加工：

按設計圖紙畫出管道分路、管徑、變徑、預留管口，閥門位置等施工草圖，在實際安裝的結構位置做上標記，按標記分段量出實際安裝的準確尺寸，記錄在施工草圖上，然后按草圖測得的尺寸預制加工（斷管、套絲、上零件、調直、校對，按管段分組編號。

(3) - 干管安裝：

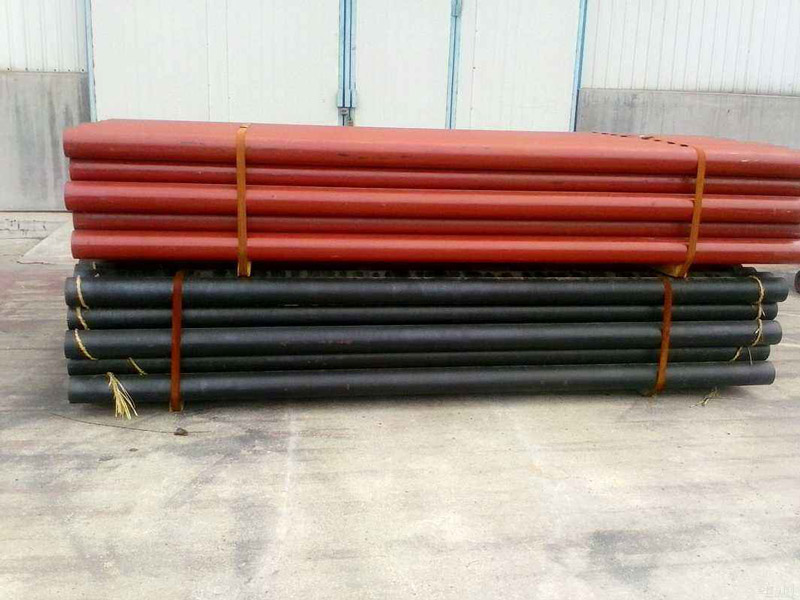

a. 給水鑄鐵管道安裝：

1. 在干管安裝前清掃管膛，將承口內側插口外側端頭的瀝青除掉，承口朝來水方向順序排列，聯接的對口間隙應不小于3mm。找平找直后，將管道固定。管道拐彎和始端處應支撐頂牢，防止捻口時軸向移動，所有管口隨時封堵好。

2. 捻麻時先清除承口內的污物，將油麻繩擰成麻花狀，用麻釬捻入承口內，一般捻兩圈以上，約為承口深度的三分之一，使承口周圍間隙保持均勻，將油麻捻實后進行捻灰，水泥用325號以上加水拌勻（水灰比為1∶9），用捻鑿將灰填入承口，隨填隨搗，填滿后用手錘打?qū)?，直至將承口打滿，灰口表面有光澤。承口捻完后應進行養護，用濕土覆蓋或用麻繩等物纏住接口，定時澆水養護，一般養護2至5天。冬季應采取防凍措施。

3. 采用青鉛接口的給水鑄鐵管在承口油麻打?qū)嵑?，用定型卡箍或包有膠泥的麻繩緊貼承口，縫隙用膠泥抹嚴，用化鋁鍋加熱鉛錠至500℃左右（液面呈紫紅顏色），水平管灌鉛口位于上方，將熔鉛緩慢灌入承口內，使空氣排出。對于大管徑管道灌鉛速度可適當加快，防止熔鉛中途凝固。每個鋁口應一次灌滿，凝固后立即拆除卡箍或泥模，用捻鑿將鉛口打?qū)崳ㄣU接口也可采用捻鉛條的方式）。

4. 給水鑄鐵管與鍍鋅鋼管連接時應按合適的方式進行安裝。

b. 給水鍍鋅管安裝：安裝時一般從總進入口開始操作，總進口端頭加好臨時絲堵以備試壓用，設計要求瀝青防腐或加強防腐時，應在預制后、安裝前做好防腐。把預制完的管道運到安裝部位按編號依次排開。安裝前清掃管膛，絲扣連接管道抹上鉛油纏好麻，用管鉗按編號依次上緊，絲如外露2至3扣，安裝完后找直找正，復核甩口的位置、方向及變徑無誤。清除麻頭，所有管口要加好臨時絲堵。

c. 熱水管道的穿墻處均按設計要求加好套管及固定支架，安裝伸縮器按規定做好預拉伸，待管道固定卡件安裝完畢后，除去預拉伸的支撐物，調整好坡度，翻身處高點要有放風、低點有泄水裝置。

d. 給水大管徑管道使用無鍍鋅碳素鋼管時，應采用焊接法蘭連接，管材和法蘭根據設計壓力選用焊接鋼管或無縫鋼管，管道安裝完先做水壓試驗，無滲漏編號后再拆開法蘭進行鍍鋅加工。加工鍍鋅的管道不得刷漆及污染，管道鍍鋅后按編號進行二次安裝。

(4) - 立管安裝：

a. 立管明裝：每層從上至下統一吊線安裝卡件，將預制好的立管按編號分層排開，順序安裝，對好調直時的印記，絲扣外露2至3扣，清除麻頭，校核預留甩口的高度、方向是否正確。外露絲扣和鍍鋅層破損處刷好防銹漆。支管甩口均加好臨時絲堵。立管截門安裝朝向應便于操作和修理。安裝完后用線墜吊直找正，配合土建堵好樓板洞。

b. 立管暗裝：豎井內立管安裝的卡件宜在管并口設置型測，上下統一吊線安裝卡件。安裝在墻內的立管應在結構施工中須留管槽，立管安裝后吊直找正，用卡件固定。支管的甩口應露明并加好臨時絲堵。

c. 熱水立管：按設計要求加好套管。立管與導管連接要采用2個彎頭；立管直線長度大于15m時，要采用3個彎頭；立管如有伸縮器安裝同干管。

(5) - 支管安裝：

a. 支管明裝：將預制好的支管從立管甩口依次逐段進行安裝，有截門應將截門蓋卸下再安裝，根據管道長度適當加好臨時固定卡，核定不同衛生器具的冷熱水預留口高度、位置是否正確、找平找正后栽支管卡件，去掉臨時固定卡，上好臨時絲堵。支管如裝有水表先裝上連接管，試壓后在交工前拆下連接管，安裝水表。

b. 支管暗裝：確定支管高度后畫線定位，剔出管槽，將預制好的支管敷在槽內，找平找正定位后用勾釘固定。衛生器具的冷熱水預留口要做在明處，加好絲堵。

c. 熱水支管：熱水支管穿墻處按規范要求做好套管。熱水支管應做在冷水支管的上方，支管預留口位置應為左熱右冷。其余安裝方法同冷水支管。

d. 管道試壓：鋪設、暗裝、保溫的給水管道在隱蔽前做好單項水壓試驗。管道系統安裝完后進行綜合水壓試驗。水壓試驗時放凈空氣，充滿水后進行加壓，當壓力升到規定要求時停止加壓，進行檢查，如各接口和閥門均無滲漏，持續到規定時間，觀察其壓力下降在允許范圍內。試壓結束后須把水泄凈，被破損的鍍鋅層和外露絲扣處做好防腐處理，再進行隱蔽工作。

(6) - 管道防腐和保溫：

a. 管道防腐：給水管道鋪設與安裝的防腐均按設計要求及國家驗收規范施工，所有型鋼支架及管道鍍鋅層破損處和外露絲扣要補刷防銹漆。

b. 管道保溫：給水管道明裝暗裝的保溫有三種形式：管道防凍保溫、管道防熱損失保溫、管道防結露保溫。其保溫材質及厚度均按設計要求去做，另外質量須達到國家驗收規范標準。

(7) - 管道沖洗

管道在試壓完成后即可做沖洗，沖洗應用自來水連續進行，應保證有充足的流量。沖洗潔凈后辦理驗收手續。

給水管道安裝好之后，不得用做支撐或放腳手板，不得踏壓，其支托卡架不得做為其他用途的受力點，避免已安裝好的給水管道出現松垮不牢固的現象。
