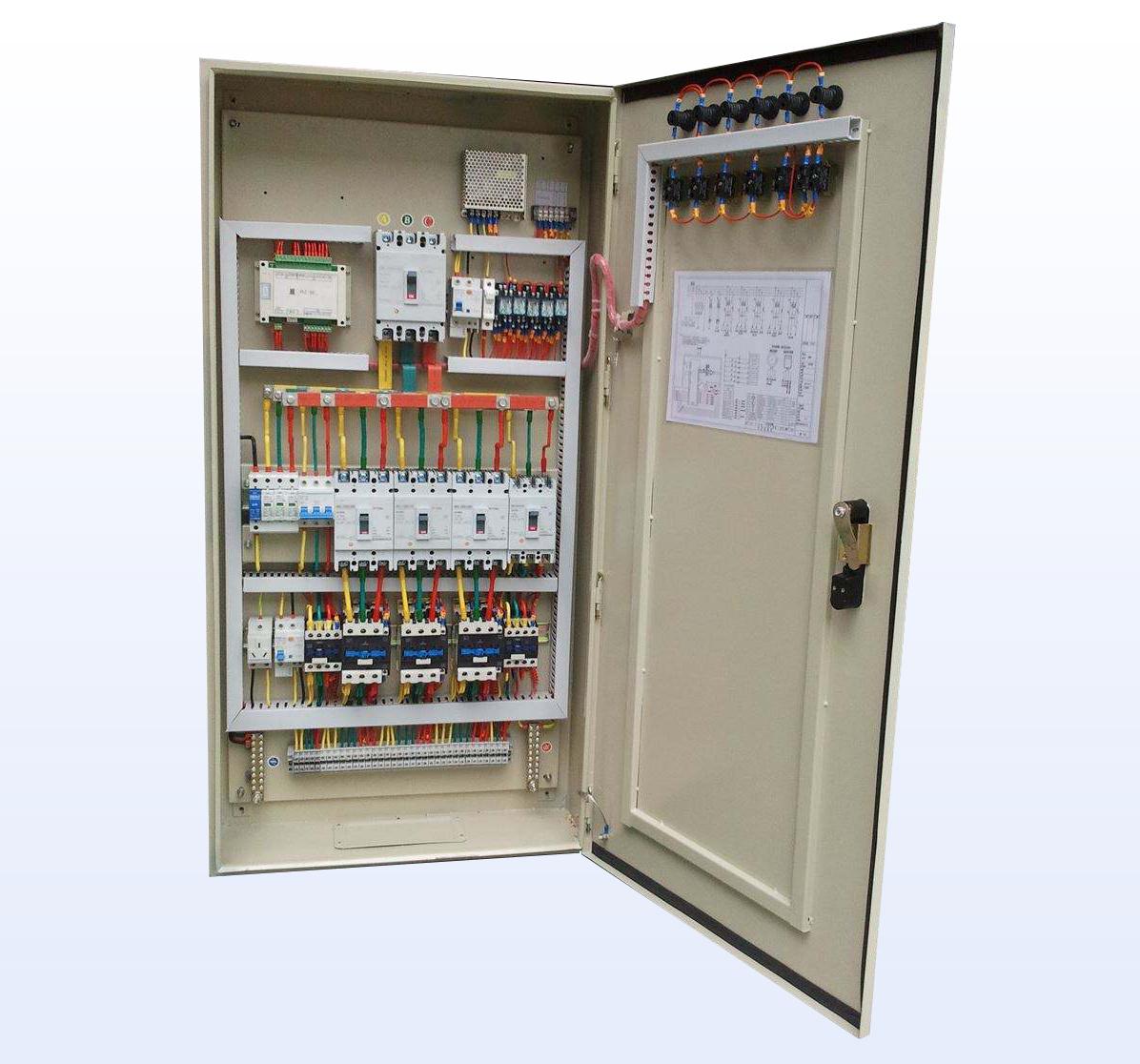

電氣配電箱安裝工藝

2019-09-28

共有8165家企業看過

配電箱是建筑電氣安裝工程必須裝的一個電氣設備，為什么呢？因?yàn)樗淖饔檬欠峙浜凸芾黼娔埽瑫r(shí)方便對電路的開合操作。很多人都說配電箱的安裝非常簡便，在合景機電看來安裝簡便是在非常熟悉配電箱安裝工藝的基礎上的，如果不懂配電箱安裝工藝，再簡便你也會安裝出錯！為此，合景機電建議大家先來了解下面的配電箱安裝工藝。

配電箱施工安裝工藝如下：

一配電箱安裝要求：

1 - 配電箱應安裝在安全、干燥、易操作的場所。配電箱安裝時，其底口距地一般為1.5米；明裝時底口距地1.2米；明裝電度表板底口距地不得小于1.8米。在同一建筑物內，同類盤的高度應一致，允許偏差為10毫米。

2 - 安裝配電箱所需的木磚及鐵件等均應預埋。掛式配電箱應采用金屬膨脹螺栓固定。

3 - 鐵制配電箱均需先刷一遍防銹漆，再刷灰油漆二道。預埋的各種鐵件均應刷防銹漆，并做好明顯可靠的接地。導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。

4 - 配電箱帶有器具的鐵制盤面和裝有器具的門及電器的金屬外殼均應有明顯可靠的PE保護地線（PE線為黃綠相間的雙色線也可采用編織軟探銅線），但PE保護地線不允許利用箱體或盒體串接。

5 - 配電箱配線排列整齊，并綁扎成束，在活動部位應固定。盤面引出及引進的導線應留有適當余度，以便于檢修。

6 - 導線剝削處不應傷線芯或線芯過長，導線壓頭應牢固可靠，多股導線不應盤圈壓接，應加裝壓線端子（有壓線孔者除外）。如必須穿孔用頂絲壓接時，多股線應涮錫后再壓接，不得減少導線股數。

7 - 配電箱的盤面上安裝的各種刀閘及自動開關等，當處于斷路狀態時，刀片可動部分均不應帶電（特殊情況除外）。

8 - 垂直裝設的刀閘及熔斷器等電器上端接電源，下端接負荷。橫裝者左側（面對盤面）接電源，右側接負荷。

9 - 配電箱上的電源指示燈，其電源應接至總開關的外側，并應裝單獨熔斷器（電源側）。盤面閘具位置應與支路相對應，其下面應裝設卡片框，標明路別及容量。

10 - TN-C低壓配電系統中的中性線N應在箱體或盤面上，引入接地干線處做好重復接地。

11 - 照明配電箱（板）內的交流，直流或不同電壓等級的電源，并具有明顯標志。

12 - 照明配電箱（板）不應采用可燃材料制作，在干燥無塵場所采用的木制配電箱（板）應阻燃處理。

13 - 照明配電箱（板）內，應分別設置中性線N和保護地線（PE線）匯流排，中性線N和保護地線應在匯流排上連接，不得絞接，并應有編號。

14 - 磁插式熔斷器底座中心明露螺絲孔應填充絕緣物，以防止對地放電。磁插保險不得裸露金屬螺絲，應填滿火漆。

15 - 照明配電箱（板）內裝設的螺旋熔斷器其電源線應接在中間觸點的端子，負荷線應接在螺紋的端子上。

16 - 當PE線所用材質與相線相同時應按熱穩定要求選擇截面不應小于表3-38所示。

注：用此表若得出非標準截面時，應選用與之最接近的標準截面導體。但不得小于：裸銅線4平方毫米，裸鋁線6平方毫米，絕緣銅線1.5平方毫米，絕緣鋁線2.5平方毫米。

17 - PE保護地線若不是供電電纜或電纜外護層的組成部分時，按機械強度要求，截面不應小于下列數值：

有機械性保護時為2.5平方毫米；無機械性保護時為4平方毫米。

18 - 配電箱上的母線其相線應涂顏色標出，A相（L1）應涂黃色；B相（L2）應涂綠色；C相（L3）應涂紅色；中性線N相應涂淡藍色；保護地線（PE線）應涂黃綠相間雙色。

19 - 配電箱上電具，儀表應牢固、平正、整潔、間距均勻、銅端子無松動、啟閉靈活，零部件齊全。

20 - 照明配電箱（板）應安裝牢固，平正，其垂直偏差不應大于3毫米；安裝時，照明配電箱（板）四周應無空隙，其面板四周邊緣應緊貼墻面，箱體與建筑物，構筑物接觸部分應涂防腐漆。

21 - 木制盤面板應做防腐防火處理，并應包好鐵皮，做好明顯可靠的接地；

22 - 固定面板的機螺絲，應采用鍍鋅圓帽機螺絲，其間距不得大于250毫米，并應均勻地對稱于四角。

23 - 配電箱面板較大時，應有加強襯鐵，當寬度超過500毫米時，箱門應做雙開門。

24 - 立式盤背面距建筑物應不小于800毫米；基礎型鋼安裝前應調直后埋設固定，其水平誤差每米應不大于1毫米，全長總誤差不大于5毫米。盤面底口距地面不應小于500毫米。鐵架明裝配電盤距離建筑物應做到便于維修。

25 - 立式盤應設在專用房間內或加裝柵欄，鐵柵欄應做接地。

二彈線定位：

根據設計要求找出配電精位置，并按照箱的外形尺寸進行彈線定位；彈線定位的目的是對有預埋木磚或鐵件的情況，可以更準確的找出預埋件，或者可以找出金屬脹管螺栓的位置。

三明裝配電箱：

1 - 鐵架固定配電箱

將角鋼調直，量好尺寸，畫好鋸口線，鋸斷煨彎，鉆孔位，焊接。煨彎時用方尺找正，再用電（氣）焊，將對口縫焊牢，并將埋注端做成燕尾，然后除銹，刷防銹漆。再按照標高用水泥砂漿將鐵架燕尾端埋注牢固，埋入時要注意鐵架的平直程度和孔間距離，應用線墜和水平尺測量準確后再穩往鐵架。待水泥砂漿凝固后方可進行配電箱的安裝。

2 - 金屬膨脹螺栓固定配電箱

采用金屬膨脹螺栓可在混凝土墻或磚墻上固定配電箱。其方法是根據彈線定位的要求找出準確的固定點位置，用電鉆或沖擊鉆在固定點位置鉆孔，其孔徑應剛好將金屬膨脹螺栓的脹管部分埋入墻內，且孔洞應平直不得歪斜。

四配電箱的加工：

盤面可采用厚塑料板、包鐵皮的木板或鋼板。以采用鋼板做盤面為例，將鋼板按尺寸用方尺量好，畫好切割線后進行切割。切割后用扁銼將棱角銼平。

盤面的組裝配線如下：

1 - 實物排列：將盤面板放平，再將全部電具、儀表置于其上，進行實物排列。對照設計圖及電具、儀表的規格和數量，選擇最佳位置使之符合間距要求，并保證操作維修方便及外型美觀。

2 - 加工：位置確定后，用方尺找正，畫出水平線，分均孔距。然后撤去電具、儀表，進行鉆孔（孔徑應與絕緣嘴吻合）。鉆孔后除銹，刷防銹漆及灰油漆。

3 - 固定電具：油漆干后裝上絕緣嘴，并將全部電具、儀表擺平、找正，用螺絲固定牢固。

4 - 電盤配線；根據電具、儀表的規格、容量和位置，選好導線的截面和長度，加以剪斷進行組配。盤后導線應排列整齊，綁扎成束。壓頭時，將導線留出適當余量，削出線芯，逐個壓牢。但是多股線需用壓線端子。如立式盤，開孔后應首先固定盤面板，然后再進行配線。

五配電箱的固定：

1 - 在混凝土墻或磚墻上固定明裝配電箱時，采用暗配管及暗分線盒和明配管兩種方式。如有分線盒，先將盒內雜物清理干凈，然后將導線理順，分清支路和相序，按支路綁扎成束。待箱找準位置后，將導線端頭引至箱內或盤上，逐個剝削導線端頭，再逐個壓接在器具上，同時將PE保護地線壓在明顯的地方，并將箱調整平直后進行固定。在電具、儀表較多的盤面板安裝完畢后，應先用儀表校對有無差錯，調整無誤后試送電，并將卡片框內的卡片填寫好部位、編上號。

2 - 在木結構或輕鋼龍骨護板墻上進行固定配電箱時，應采用加固措施。如配管在護板墻內暗敷設，并有暗接線盒時，要求盒口應與墻面平齊，在木制護板墻處應做防火處理，可涂防火漆或加防火材料襯里進行防護。除以上要求外，有關固定方法同上所述。

暗裝配電箱的固定：

根據預留孔洞尺寸先將箱體找好標高及水平尺寸，并將箱體固定好，然后用水泥砂漿填實周邊并抹平齊，待水泥砂漿凝固后再安裝盤面和貼臉。如箱底與外墻平齊時，應在外墻固定金屬網后再做墻面抹灰。不得在箱底板上抹灰。安裝盤面要求平整，周邊間隙均勻?qū)ΨQ(chēng)，貼臉（門）平正，不歪斜，螺絲垂直受力均勻。

絕緣搖測：

配電箱全部電器安裝完畢后，用500V兆歐表對線路進行絕緣搖測。搖測項目包括相線與相線之間，根線與中性線之間，根線與保護地線之間，中性線與保護地線之間。兩人進行搖測，同時做好記錄，做為技術資料存檔。

配電箱安裝完之后，應進行成品保護措施，避免因人為因素或其他意外導致配電箱被破壞以及弄臟電具、儀表。
