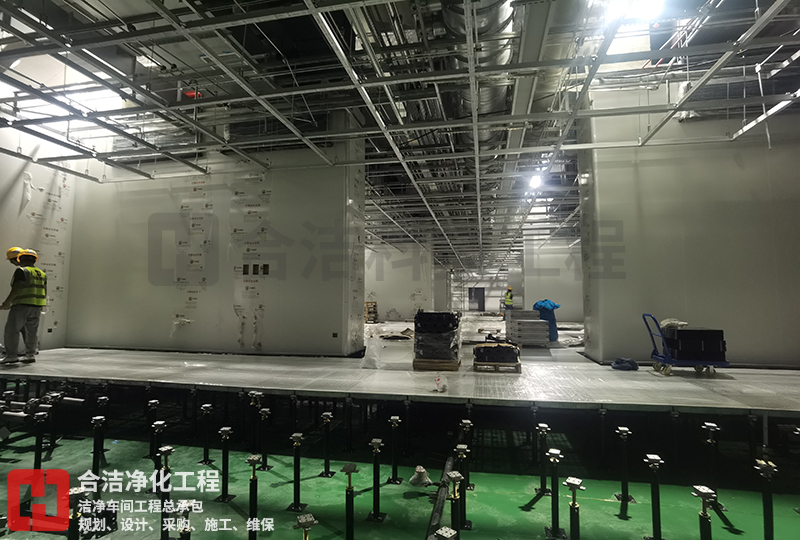

在電子制造行業中，TFT(薄膜晶體管)和LCD(液晶顯示器)的生產對環境潔凈度和靜電防護有著極高的要求。千級無塵車間作為這類精密電子元件生產的核心場所，其防靜電措施直接關系到產品良率和性能穩定性。合潔科技電子凈化工程公司將系統分析千級無塵車間的靜電產生機理、危害表現，并詳細闡述從環境控制、人員管理到設備防護的全方位解決方案。

　　一、靜電對TFT/LCD生產的危害機制

　　靜電放電(ESD)在微電子制造中可造成多重損害：當靜電壓超過1000V時，可能直接擊穿薄膜晶體管的柵極絕緣層，導致像素點失效;300V以下的靜電就能吸附環境中的微粒污染物，造成面板顯示出現亮點、暗斑等缺陷。更隱蔽的是靜電吸附效應——數據顯示，在相對濕度低于40%的環境中，玻璃基板表面靜電吸附的塵埃數量可達正常情況的5-8倍，這是造成線路短路和顯示不均的主要原因。

　　二、千級無塵車間的環境防靜電體系

　　1、空氣處理系統

　　采用三級過濾(初效+中效+HEPA)的循環風系統需保持0.45-0.55m/s的垂直層流，每小時換氣次數不低于50次。關鍵創新在于增設離子化裝置：在天花板FFU(風機過濾單元)內集成針尖式離子棒，通過高壓電離產生正負離子群，可在3秒內將工作區靜電電壓中和至±50V安全范圍。某龍頭面板廠的實測數據顯示，該措施使玻璃基板搬運過程中的靜電積累降低72%。

　　2、溫濕度精密控制

　　維持溫度23±1℃、濕度55±5%的黃金參數帶至關重要。新型轉輪除濕機組采用分子篩吸附技術，配合超聲波加濕器的PID閉環控制，可將濕度波動控制在±2%以內。值得注意的是，在黃光區等特殊工藝段需將濕度下調至45%以防止光阻變質，此時需同步提升離子風機的覆蓋密度。

　　3、建筑材料選擇

　　地面采用3mm厚導電PVC卷材，體積電阻率控制在10^6-10^9Ω·cm，既保證靜電泄漏速度又避免過快放電。墻面使用防靜電環氧涂層，其表面電阻≤10^10Ω，配合銅箔接地網格實現等電位連接。某G6代線車間實測表明，這種結構可使人體行走產生的靜電壓從15kV降至200V以下。

　　三、人員與操作防護方案

　　1、分級防護著裝系統

　　操作人員需穿戴導電纖維編織的連體服(表面電阻≤10^8Ω)，配合手腕帶實時監測裝置。關鍵崗位如Array制程需升級為全包裹型防靜電服，內置可拆卸式接地導線。鞋具采用雙層導電海綿中底，腳跟部位嵌入1MΩ電阻實現緩釋放電。某廠區實施分級防護后，人員ESD事件下降89%。

　　2、智能化門禁管理

　　在更衣室入口設置人體綜合電阻測試儀，只有同時滿足手腕帶(750kΩ-35MΩ)和鞋具(100kΩ-100MΩ)達標才能進入。最新系統已集成UHF RFID技術，可實時追蹤每位員工的靜電防護狀態。

　　四、生產設備的靜電防護設計

　　1、搬運系統優化

　　AGV運輸車配備導電橡膠輪胎(電阻值10^5-10^8Ω)，搬運機械臂末端執行器采用碳纖維復合材料。玻璃基板裝載臺采用表面電阻≤10^6Ω的陶瓷涂層，配合電離風刀在上下料時消除界面靜電。

　　2、工藝設備改造

　　曝光機臺內部加裝陣列式離子風機群，在掩模版對位前將靜電降至50V以下。成盒工序的液晶注入設備采用接地式不銹鋼噴嘴，流速控制在0.5ml/s以避免流動帶電。某廠商通過將涂布機滾筒材質從聚氨酯改為摻碳聚酯，使?jié)L筒靜電電位從8kV降至500V。

　　五、監測與維護體系

　　1、實時監測網絡

　　布設分布式靜電傳感器(如Trek Model 523A)，每50㎡設置一個監測點，數據通過Zigbee無線傳輸至中央控制系統。系統可自動觸發報警并定位ESD事件位置，響應時間<2秒。

　　2、預防性維護制度

　　建立接地回路月度檢測制度，使用Fluke 1630接地電阻測試儀確保所有接地點阻抗<4Ω。防靜電材料每季度進行表面電阻測試，衰減超過30%即強制更換。某企業實施該制度后，設備ESD故障率降低67%。

　　六、行業前沿技術動向

　　1、智能靜電管理系統

　　基于數字孿生技術構建車間靜電模型，通過AI算法預測靜電風險點。實驗數據顯示，該系統可提前20分鐘預警90%以上的潛在ESD事件。

　　2、新型耗散材料應用

　　石墨烯改性防靜電涂料開始試用于曝光機內部件，其表面電阻可穩定維持在10^6-10^8Ω范圍，且耐磨性提升3倍。納米纖維編織的防靜電窗簾可將摩擦靜電壓控制在300V以下。

　　在TFT-LCD產業向大尺寸、高分辨率發展的趨勢下，防靜電措施已從單純的車間配套升級為制程能力的重要組成部分。未來隨著柔性顯示和Micro LED技術的普及，對靜電防護將提出更嚴苛的要求，這需要材料科學、流體力學和物聯網技術的跨學科協同創新。只有構建起"預防-控制-監測-改善"的閉環管理體系，才能確保在千級潔凈環境中實現百萬級的產品可靠性。
